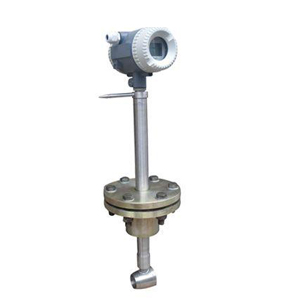

插入式渦街流量計
- 產品介紹
概述：
LUCB型插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量。插入式渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工茁度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。。
LUCB 型插入式渦街流量計防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。
工作原理：
按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。
儀表特點:
1、可測量蒸汽,氣體,液體的體積流量和質量流量；
2、無機械運動部件,測量精度高,結構緊湊維護方便；
3、壓力損失小,量程范圍寬；范圍度達1:25；
4、采用消擾電路和抗振傳感頭；
5、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；
6、可測介質溫度達+250℃。
7、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）；
技術參數:
| 公稱通經（mm） |
250～1500 |
|
儀表材質 |
1Cr18Ni 9Ti |
|
公稱壓力（Mpa） |
PN1.6Mpa；PN2.5Mpa |
|
被測介質溫度（℃） |
－40～+250℃ |
|
環境條件 |
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
|
精度等級 |
示值的±2.5% |
|
量程比 |
1:10；1:15 |
|
阻力損失系數 |
Cd<2.6 |
|
輸出信號 |
傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V |
|
供電電源 |
傳感器：、+24VDC |
|
信號傳輸線 |
KVVP3×0.3（三線制），2×0.3（二線制） |
|
傳輸距離 |
≤500m |
|
信號線接口 |
內螺紋M20×1.5 |
|
防爆等級 |
ExdIIBT6 |
|
防護等級 |
IP65 |
|
允許振動加速度 |
1.0g |
型號及功能選擇
|
LUCB- |
|
插入式渦街流量計 |
||||
| 代號 | 口徑 | |||||
|
020 |
200mm |
|
||||
|
025 |
250mm |
|
||||
|
030 |
300mm |
|
||||
|
035 |
350mm |
|
||||
|
040 |
400mm |
|
||||
|
045 |
450mm |
|
||||
|
050 |
500mm |
|
||||
|
-------- |
-------- |
|
||||
|
200 |
2000mm |
|
||||
|
|
代號 |
功能1 |
||||
|
N |
無溫壓補償 |
|||||
|
Y |
有溫壓補償 |
|||||
|
|
代號 |
輸出型號 |
||||
|
F1 |
4-20mA輸出（二線制） |
|||||
|
F2 |
4-20mA輸出（三線制） |
|||||
|
F3 |
RS485通訊接口 |
|||||
|
|
代號 |
被測介質 |
||||
|
J1 |
液體 |
|||||
|
J2 |
氣體 |
|||||
|
J3 |
蒸汽 |
|||||
|
|
代號 |
功能2 |
||||
|
E |
2.5級 |
|||||
|
T1 |
常溫 |
|||||
|
T2 |
高溫 |
|||||
|
T3 |
蒸汽 |
|||||
|
P1 |
1.6MPa |
|||||
|
P2 |
2.5MPa |
|||||
|
P3 |
4.0MPa |
|||||
|
D1 |
內部3.6V供電 |
|||||
|
D2 |
DC24V供電 |
|||||
|
B1 |
不銹鋼 |
|||||
|
B2 |
碳鋼 |
|||||
