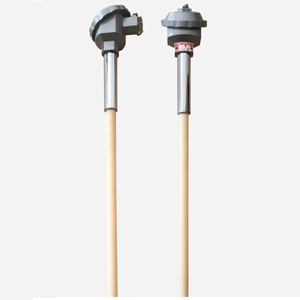

鎢錸熱電偶
- 產品介紹
概述
鎢錸熱電偶是1931年由Goedecke（戈徳克）首先研制出來的，在60至70年代得以發展的最成功的難熔金屬熱電偶。鎢錸熱電偶的特點是：熱電極絲熔點高（3300℃），蒸氣壓低，極易氧化；在非氧化性氣氛中化學穩定性好。電動勢大，靈敏度高，最主要還是價格便宜。
鎢錸熱電偶分度號有W/(W-26Re)，(W-3Re)/(W-25Re)，(W-5Re)/(W-26Re)和(W-5Re)/(W-20Re)等。長期使用溫度為2000～2400℃，短期使用最高可達3000℃。
特點
鎢錸熱電偶是耐高溫?zé)犭娕?。它具有溫度一電勢線性關系好，熱穩定性可靠，價格便宜等優點。與顯示儀表配套，可直接測量液體、蒸汽和氣體介質等的溫度。
它可以部分替代鉑銠熱電偶作為高新冶金工業、高溫電子熱電系統結構工程及空間運載工具，核反應堆的超高溫測量工具。
鎢錸熱電偶熱電勢對溫度的關系符合ZBN05003—88分度表，等同 ASTME696—84標準。在真空、還原、惰性氣氛中，可在0～2300℃范圍內使用。采用特殊保護管的鎢錸偶也可以在1600℃下的氧化氣氛中長期使用，其價格較鉑銠熱電偶低。
技術參數
溫度允差
鎢錸熱電偶的溫度允差
使用溫度1300~1700℃ 允差0.5%∣t∣
0~2300℃ 允差1%∣t∣
常溫絕緣電阻
常溫絕緣電阻：鎢錸熱電偶在周圍空氣溫度為20士15℃，相對濕度不大于 85%，熱電極與外保護管之間絕緣電阻應大于 100MΩ.m。
使用
鎢錸熱電偶的使用。測量1600℃以上的溫度，多采用非接觸法，但是，該種方法的誤差較大，如用接觸法則能準確地測出真實溫度。在高溫?zé)犭娕贾?，貴金屬熱電偶價格昂貴且最高溫度也只能在1800℃以下，而鎢錸熱電偶不僅測溫上限高，而且穩定性好，因此，鎢錸熱電偶在冶金、建材、航天、航空及核能等行業都得到廣泛應用。我國的鎢資源豐富，鎢錸熱電偶價格便宜，可以部分取代貴金屬熱電偶，它是高溫測試領域中很有前途的測溫材料。
使用溫度。它的最高使用溫度可達到2800℃，可是，在高于2300℃時，數據分散。因此，使用溫度最好在2000℃左右。
使用環境氣氛。鎢錸熱電偶極易氧化，適于在惰性或干燥氫氣中使用，或用致密的保護管使其與氧隔絕才能使用。不能用于含碳?xì)夥眨ㄈ缭诤細浠衔锏臍夥罩惺褂?，溫度超過1000℃即受腐蝕）。鎢或鎢錸在含碳?xì)夥罩腥菀咨煞€(wěn)定的碳化物，以致降低其靈敏度并引起脆斷，在有氫氣存在的情況下，會加速碳化。
