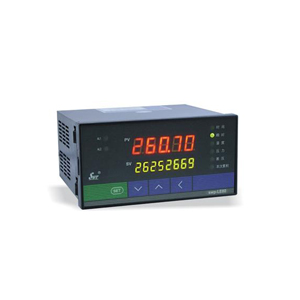

SWP-LED-HK液位/容積控制儀

產品介紹

產品說明:

SWP-LED液位<=>容積控制儀可對各種形狀罐體進行液位<=>容積轉換測量控制。
一、主要特點
　　1、有極寬的顯示測量范圍，可顯示整五位的液位測量值及整八位的容積測量值（0--999999字），可精確到小數點后三位（0.001）進行容積顯示。
　　2、 查表法進行運算，可對無規則罐體實現高精度的液位<=>容積轉換控制。
二、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）
型號
SWP-HK80系列
接 線 圖
儀表外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g

型號
SWP-HK90系列
接 線 圖
儀表外形

儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g

★HK80系列與HE80系列接線端子序列號定義不同
三、 SWP-LED液位<=>容積控制儀型譜表
型 號
代 碼
說 明
SWP - HK
　□□□- □□-□□ - □□ -□ -□ -□
5位+8位液位<=>容積控制
外形尺寸
8
9

160×80mm（橫式）80×160mm（豎式）
96×96mm
控制作用
01
03

無控制（無報警）輸出
帶控制（有報警）輸出
通訊方式
□

參見"通訊方式"
輸出方式
□

參見"控制輸出方式"
輸入類型
□□

參見"輸入類型"
第一報警方式
N
H
L

無控制（或報警，可省略）
上限控制（或報警）
下限控制（或報警）
第二報警方式
N
H
L

無控制（或報警，可省略）
上限控制（或報警）
下限控制（或報警）
饋電輸出
N
P

無饋電輸出（可省略）
DC24V饋電輸出
供電方式
W
T
　　

DC24V供電
AC90～265V供電（開關電源）
AC220V供電（線性電源，可省略）
外形特征
S
　　
豎式顯示儀表
橫式顯示儀表（可省略）
★ 輸入類型：（出廠默認值）
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
說 明
A
4～20 mA
-1999～99999d
D
0～5 V
-1999～99999d
本表所列為最大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
B
0～10 mA
-1999～99999d
L
電 阻
-1999～99999d
C
1～5 V
-1999～99999d
R
用戶特定
全 量 程
★ 控制輸出方式
選型代碼
0
1
2
3
4
5
6
7
8
9
輸出方式
無輸出
繼電器
4～20mA
0～10mA
1～5V
0～5V
SCR輸出
SSR輸出
特殊規格
SOT輸出
★ 通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
★ 型號舉例：
①SWP-HK801-22-A-NN
　　無控制（或報警）輸出液位?容積控制儀，輸入類型為4～20mA，帶RS-232通訊，4～20mA控制輸出，無報警輸出。
②SWP-HK903-81-A-HL-P
　　帶控制（或報警）輸出液位?容積控制儀，輸入類型為4～20mA，繼電器控制輸出，帶RS-485通訊，帶上下限繼電器報警輸出，帶DC24V饋電輸出。
