SWP-LCD-NLT天然氣流量積算儀

產品介紹

產品說明:

SWP-LCD-NLT（智能）天然氣流量顯示積算控制儀適用于在線測量天然氣的流量，將管道中的天然氣流量經補償、計算自動換算為工業標準狀態下的天然氣體積流量和積算量。
一、儀表特點
　　1、同時顯示天然氣流量測量系統的多個參數（如：時間、差壓、壓力、溫度、流量、積算量等），還可根據用戶要求顯示FZ、FG等，更有利于對生產工藝參數的監控。
　　2、可接3路被測信號，滿足溫度補償、壓力補償、溫壓全補償?shù)姆e算要求。
　　3、新增加的掉電記錄功能可記錄儀表工作期間掉電發生的實時時間、掉電次數及掉電時間累積值，防止人為或意外掉電造成累計值的偏差。
二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖）
型號
SWP-LCD-NLT系列
接 線 圖

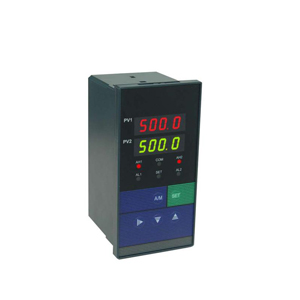

儀表

外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g

三、SWP-LCD-NLT系列天然氣流量積算控制儀型譜表
型 號
代 　　碼
說　　 明
SWP-LCD-N
　□ □□-□ □ - □ □ □ -□ □ □-□ -□ -□ 新一代大屏幕帶背光液晶顯示儀表
儀表功能
LT                         天然氣流量積算儀表
外形尺寸
8
                        160×80mm（橫式）80×160mm（豎式）
控制作用
02
                      帶補償輸入
通訊方式
□
                    參見"通訊方式"
輸出方式
□
                  參見"變送輸出方式"
流量信號類型
□
                參見"輸入類型"
壓力補償類型
□
              參見"輸入類型"
溫度補償類型
□
            參見"輸入類型"
第一報警方式
N
H
L

無控制（或報警，可省略）
上限控制（或報警）
下限控制（或報警）
第二報警方式
N
H
L

無控制（或報警，可省略）
上限控制（或報警）
下限控制（或報警）
第三報警方式
N
H
L

無控制（或報警，可省略）
上限控制（或報警）
下限控制（或報警）
饋電輸出
N
P
2P

無饋電輸出（可省略）
單路DC24V饋電輸出
雙路DC 24V饋電輸出
供電方式
W
T
　

DC24V供電
AC90～265V供電（開關電源）
AC220V供電（線性電源，可省略）
外形特征
S
　
豎式顯示儀表
橫式顯示儀表（可省略）
★ 輸入類型
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
說 明
A
4 ～ 20 mA
-1999～99999 d
O
脈沖-集電極開路
0～5KHz
本表所列為最大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
B
0 ～ 10 mA
-1999～99999 d
G
Pt100
-200～650℃
C
1 ～ 5 V
-1999～99999 d
E
熱電偶E型
0～1000 ℃
D
0 ～ 5 V
-1999～99999 d
K
熱電偶K型
0～1300 ℃
M
0 ～ 20 mA
-1999～99999 d
R
PT100.1
-1999～99999 d
F
脈 沖
0～5KHz
N
無補償輸入
　　
★ 通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
★ 變送輸出方式
選型代碼
0
1
2
3
4
5
輸出方式
無輸出
繼電器
4～20mA
0～10mA
1～5V
0～5V
SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出
★型號舉例：
①SWP-LCD-NLT802-21-BC-HL－P－W－S
帶補償輸入，通訊方式RS-232，輸出方式為繼電器輸出，輸入類型為第一路0～10 mA，第二路1～5V，第一報警為上限報警，第二報警為下限報警，單路DC24V饋電輸出，DC24V供電，豎表。
②SWP-LCD-NLT802-82-AC-LH－N－T
帶補償輸入，通訊方式RS-485，輸出方式為4～20mA，輸入類型為第一路4～20mA，第二路1～5V， 第一報警為下限報警，第二報警為上限報警，無饋電輸出，AC90～265V供電（開關電源），橫表。
