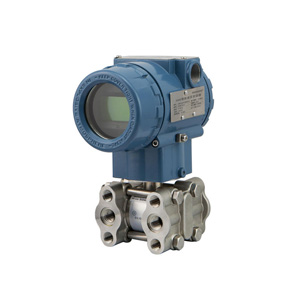

SK1151/3351DP型差壓變送器
- 產品介紹
BT1151/3351DP型差壓變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將其轉變成4～20mA DC信號輸出。智能型可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。BT1151/3351DP現場可調式智能差壓變送器是本公司根據現場要求研制開發的新產品，可脫離手操器，通過按鍵方式實現現場調零、組態等操作。
1. 性能規格
（零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。）
|
1.1. 參考精度 |
|
1.7. 負載影響： |
◆選型方式
|
BT1151/3351DP |
差壓變送器 |
|||||||
|
|
代碼 |
量程范圍KPa |
||||||
|
3 |
0-1.3～7.5 |
|||||||
|
4 |
0-6.2～37.4 |
|||||||
|
5 |
0-31.1～186.8 |
|||||||
|
6 |
0-117～690 |
|||||||
|
7 |
0-345～2068 |
|||||||
|
8 |
0-1170～6890 |
|||||||
|
|
代碼 |
輸出 |
||||||
|
E |
4-20mA |
|||||||
|
S |
智能式 |
|||||||
|
|
代號 |
結構材料 |
||||||
|
法蘭和接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|||||
|
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
||||
|
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
|||||
|
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|||||
|
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
|||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
|||||
|
35 |
哈氏合金C |
哈氏合金C |
鉭 |
|||||
|
44 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
|||||
|
|
代號 |
大工作壓力MPa |
||||||
|
B- |
4 |
|||||||
|
C- |
10 |
|||||||
|
D- |
14 |
|||||||
|
|
代碼 |
選項 |
||||||
|
M1 |
0-100%線性指示表 |
|||||||
|
M2 |
LED顯示表 |
|||||||
|
M3 |
LCD顯示表 |
|||||||
|
B1 |
管裝彎支架 |
|||||||
|
B2 |
板裝彎支架 |
|||||||
|
B3 |
管裝平支架 |
|||||||
|
D1 |
側面泄放閥在壓力室上部 |
|||||||
|
D2 |
側面泄放閥在壓力室下部 |
|||||||
|
不注 |
1/2NPT錐管螺紋接頭 |
|||||||
|
C2 |
丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭 |
|||||||
|
d |
隔爆型dⅡBT4 |
|||||||
|
i |
本安型iaⅡCT6 |
|||||||
|
J |
流量變送器4-20mA開方輸出 |
|||||||
|
s |
不銹鋼三閥組 |
|||||||
