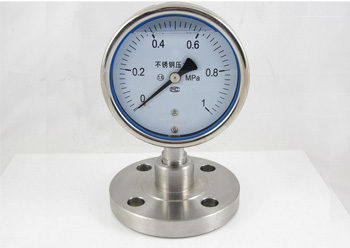

YPF系列膜片壓力表
- 產品介紹
YPF系列膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。膜片壓力表耐腐蝕性能取決于膜片材料。
|
◆結構原理
|
|||||||||||||||||||||||||||||
|
膜片壓力表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪傳動機構、指針和度盤)和外殼(包括表殼和罩圈)等組成。膜片壓力表外殼為防濺結構，具有較好的密性，故能保護其內部機構免受污穢浸入。
膜片壓力表的作用原理是基于彈性元件(測量系統上膜片)變形。膜片壓力表在被測介質的壓力作用下，迫使膜片產生相應的彈性變形---位移，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。 |
|||||||||||||||||||||||||||||
|
◆主要技術指示
|
|||||||||||||||||||||||||||||
|
精確度等級：2.5
使用環境溫度：-40～+70℃；相對濕度不大于90% 溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃ 工諄置：垂直安裝。 外殼防護等級：IP64 |
|||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||
|
◆標度范圍、外形尺寸及重量
|
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
|
*0～40、-40～0、±20KPa規格承壓部尺寸D1為φ85
|
|||||||||||||||||||||||||||||
|
◆導壓系統及外殼等主要零件的材質
|
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||
