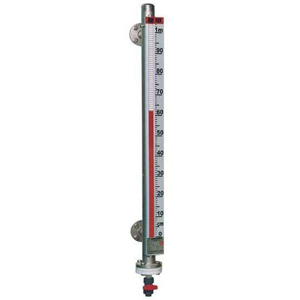

UHZ-518C系列側裝式磁翻柱液位計，是本公司引進、吸收國外同類產品，并加以吸收、消化、提高，按原化學工業  部頒布的磁性液位計標準HG／T21584-95研制生產的產品?？捎糜诟鞣N塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。
       側裝式磁翻柱液位計的最顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻柱液位計可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。

技術參數 ● 測量范圍：300～15000mm  ● 準確度：  ±10mm，±16mm  ● 翻柱直徑：10mm,16mm  ● 工作壓力：≤2．5Mpa(2.5MPa以上可另行設汁)         防腐型≤0．6Mpa  ● 介質密度：≥0．45g／cm3  ● 介質密度差：≥0.15g／cm3(測量界位)  ● 介質溫度：-20℃　+250℃(特殊要求可達450℃)  ● 介質粘度：≤0.4Pa·S，對于粘度大的介質或溫度     低時易結品的介質，可根據用用戶要求選     用加熱型夾套式液位汁。  ● 環境振動：頻率≤25Hz，振幅≤0．5mm  ● 跟隨速度：≤0.08m/s  ● 本廠出廠連接法蘭尺寸：DN25，PNl.0(公制管)  ● 連按法蘭：采用化工部1998年最新頒布的     HG20592～20635-97法蘭標準，若采     用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。     對于高壓型側裝式磁性液位計連接法蘭采用HG20595－用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在訂貨時注明。  ● 如有特殊要求可在定貨時商

結構原理      液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180。，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

規格型號 系 列 型 號 UHZ-518 結構特點 接液材質 測量范圍 (mm) 適用介質條件 法蘭連接 重量 溫度 (℃) 壓力 (Mpa) 密度 g/cm3 粘度 (Pa.s) DN PN 基本 重量 加長 基本 重量 C10 標準型 1Cr18Ni 9Ti0Cr18Ni9 (304) 300- 8000 -20 +150 0-2.45 0.5-2 ≤0.04 25 1.0 1.6 6 5 C11 高壓型 300- 8000 -20 +150 2.45-9.6 0.5-2 ≤0.04 25 2.5 4.0 6 6 C12 高溫型 高壓型 300- 8000 -20 +350 2.45-9.6 0.5-2 ≤0.04 25 6.3 1.0 6 6 C13 低溫型號 (防霜型) 300- 3500 >-40 0-2.45 0.5-2 ≤0.04 25 1.6 2.5 6 7.5 C14 液氨、液 化石油氣 專用型 300- 15000 -20 +150 0-2.45 0.45-0.7 ≤0.05 25 2.5 6.5 6 C15 耐腐型 00Cr17Ni14Mo2 (316L) 300- 8000 -20 +150 0-2.45 0.5-2 ≤0.04 25 1.6 6 5 C16 防腐型（ PP外層玻 璃鋼） PP 300- 5000 20 +100 0-0.6 0.5-2 ≤0.04 32 1.6 3 3 C17 防腐型（ PVC 外層 玻 璃鋼） U-PVC 300- 5000 20 +60 0-0.5 0.5-2 ≤0.04 32 1.6 3 3 C18 防腐型 ABS 300- 5000 -20 +120 0-0.6 0.5-2 ≤0.04 32 1.0 3 3 C19 防腐型（ 不銹鋼內 襯PP） PP 300- 15000 -20 +100 0-1.0 0.5-2 ≤0.04 25 1.6 4 5 C20 防腐型 PE 300- 5000 20 +40 0-0.6 0.5-2 ≤0.04 25 1.6 6 7 C21 蒸氣夾套 加熱型 1Cr18Ni9Ti 300- 15000 -20 +150 0-2.45 0.5-2 ≤0.05 32 1.6 6 8 C22 高粘度 介質型 0Cr18Ni9 (304) 300- 15000 -20 +150 0-2.45 0.5-2 ≤0.05 32 1.6 6 5 C23 食品專 用型 1Cr18Ni9Ti 300- 15000 -20 +150 0-1.6 0.5-2 ≤0.05 50 1.6 7 5 UHZ-518C□□ 配套儀表及附件內容 O 盲板法蘭，不配排污閥 L 液位計底部配排污閥   O 無液位報警開關   H 高位報警開關AK-3型，有記憶功能，故障不排除，信號不消除   L 低位報警開關AK-4型，有記憶功能，故障不排除，信號不消除   B 高位、低位報警開關全配，有記憶功能AK-3型和AK-4型   G 高位報警開關，區域型報警AK-1型 附DF-1型轉換言放大器壹臺 PF113A插座壹只 JTX-012-22F大功率繼電器（單點：壹只，雙點貳只）PF083A插座   D 低位報警開關，區域型報警AK-1型   Q 高位、低位報警開關全配，區域型報警AK-1型貳臺   S 高位和低位一體化型報警開關，區域型報警AK-2型     O 無液位控制開關     H 上限控制開關，單點干簧CK-1型     L 下限控制開關，單點干簧CK-1型     B 上限、下限控制開關全配，單點干簧CK-1型貳付     W 上限、下限控制開關一體化，雙點干簧CK-2型     T 上限控制開關，霍爾型傳感器CK-3型     L 下限控制開關，霍爾型傳感器CK-4型     E 上限、下限控制開關全配，霍爾型傳感器CK-3型貳付     C 上限、下限控制開關一體化，霍爾型傳感器CK-4型       O 無遠傳變送器裝置       R 配LB型捆綁式變送器，輸出二線制4-20mADC       S 靜壓式遠傳變送器，（URS-100）輸出二線制4-20mADC         O 普通防水型         B 本質安全型ibⅡCT4，可配齊納安全柵或IS4041-Ex隔離柵         Bd 隔爆型dⅡCT4           O 不配遠傳顯示儀表           A 數字、光柱顯示調節報警儀 XGTH-510（豎式）           B 數字、光柱顯示調節報警儀 XGTA-810（橫式）           C 數字顯示調節報警儀 XMTA-810（橫式）           E 雙光柱液位顯示儀 XGH-202（豎式）           D 智能型液位/容量（重量）顯示調節儀XMT-620（橫式）             -□□□□ 測量范圍               -□□ 介質密度(g/cm3)                 - D 開口常壓容器                 □ 工作壓力(MPa)
