產品說明:

一、產品功能及特點對比：

功能 型號	YW2000	YW2000A	YW2010	YW2100
中英文顯示示窗	有	無	無	有
自動穩零	有	有	有	有
數字化整定	有	有	有	有
掉電記憶	有	有	有	有
抗電磁干擾能力	強	強	強	強
模擬量輸入	無	無	無	有
多種接線方式	有	有	有	有
故障自動診斷	有	有	有	有
可編程狀態設定	有	有	有	有
三遙及自動控制	無	無	無	有
測量精度	高	高	較高	較高
安裝方式	盤面安裝	導軌、螺釘	導軌、螺釘	盤面安裝

二、主要通用技術指標

1、測量線制及電量

可測量一條三相四線制回路或其他任何制式的全部相電壓/線電壓(V)、電流（I）、功率（P、Q、S）電能（Wh、Qh） 、功率因素（PF） 、頻率(F)、零序電流（I0）等34個參數。

2、工作電壓：

AC85～265V 40～70Hz，DC85～330V（標準）

DC18～90V （可選）

3、整機功耗：≤4 VA

4、過載能力：

電壓：750V連續；1000V 10秒；1200V 3秒

電流：2倍額定連續；

20倍額定1秒；

5、輸入范圍：

U:5～120V/600V （最大600 V）, 自動量程切換

I: 0～1A/5A（最大6 A），自動量程切換

6、吸收功耗：

電壓：＜0.8VA/400V，＜0.25VA/220V

電流：＜0.1VA/5A

7、精確度：

參數 　型號	YW2000	YW2000A	YW2010	YW2100
電壓VX	0.2%RD～0.5%RD	0.2%RD～0.5%RD	0.2%RD～0.5%RD	0.2%RD
電流I Xx
有功功率P	0.5%RD	0.5%RD	0.5%RD	0.5%RD
無功功率Q	0.5%RD	0.5%RD	0.5%RD	0.5%RD
視在功率S	0.5%RD	0.5%RD	0.5%RD	0.5%RD
功率因數PF	0.5%RG	0.5%RG	0.5%RG	0.5%RG
有功電能Wh	0.5%RD	0.5%RD	0.5%RD	0.5%RD
無功電能Qh	1.0%RD	1.0%RD	1.0%RD	0.5%RD
零序電流I0	5%RG	5%RG	1%RG	0.2%RG
頻率Hz	0.1%RG	0.1%RG	0.2%RG	0.2%RG

8、可編程設計：

編程模式：（口令）

測量系統選擇：三相四線/三相三線/一相二線/一相三線/三相平衡

CT，PT變比：1～59999

顯示內容：換頁時間/畫面選擇（僅YW2000、YW2100）

通訊：

波特率：

1200/2400/4800/9600（僅YW2000、YW2000A、YW2010）

300/600/1200/2400/4800/9600/19200（僅YW2100）

數據位：8或7

校驗位：奇/偶/無校驗位

停止位：1或2

地 址：1～255,1～247（僅YD2100）

通訊規約：Modbus RTU/Modbus ASCII RS-485／RS232C，在同一時間只能用其中之一

時鐘：年、月、日、時、分、秒、星期

時鐘誤差：0.5秒/24小時

電能累加復位：（口令）

校準：（口令）

9、絕緣強度

對象：在輸入／輸出／電源之間

引用標準：IEC688－1992

試驗方法：AC2KV 1分鐘 漏電流2mA

10、電磁兼容

浪涌（1.2/50-8/20uS）

對象：電源、I/O線

引用標準：IEC61000－4－5/IEC61000－4－11

試驗方法：4KV（1.2×50uS）

快速瞬變脈沖串

對象：電源、I/O線

引用標準：IEC61000－4－4

試驗方法：電源： 4KV 2.5KHz

I/O線： 2KV 5KHz

靜電放電

對象：電源、I/O線

引用標準：IEC61000－4－2

接觸放電：6KV

氣隙放電：8KV

射頻電磁場

對象：設備本體

引用標準：IEC61000-4-3

試驗方法：10V/m中等強度的電磁輻射（如距離不少于1米的手提對講機）

穩定性

溫度范圍：－10～＋50℃

溫度影響：100ppm/℃

長期穩定性：＜0.2％/年

11、隔離：

輸入/輸出/電源間相互隔離

三、開關量輸入(遙信)/輸出(遙控)（YW2100）

開關量輸入：

六路空接點輸入

(遙信)： 響應時間50ms

開關量輸出：

三路繼電器輸出

常開/常閉雙觸點輸出

觸點負載能力：5A長期通電。

(遙控/自控)：

出口延時和返回時間可設定

通訊方式遙控輸出或按設定條件自動出口。

訂貨請指定型號及輔助電源

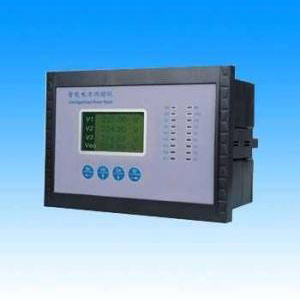

例：訂YW2100智能電力測控儀，輔助電源：AC220V

　常規說明

結構：

YW2000A和YW2010為板前接線，

YW2000和YW2100為板后接線

安裝方式：

YW2000A和YW2010為導軌安裝或螺釘固定。

YW2000和YW2100為盤面安裝

盤面開孔尺寸：

YW2000為：92 mm×92 mm

YW2100為：177 mm×127 mm

外殼材料：

阻燃塑料(均為黑色)
